چگونه طراحی منبع تغذیه بر عمر مادربرد تأثیر میگذارد؟ طراحی منبع تغذیه به طور قابل توجهی بر طول عمر مادربرد و سایر اجزای یک کامپیوتر تأثیر میگذارد. یک واحد منبع تغذیه با طراحی خوب، برق پایدار و کارآمدی را فراهم میکند که برای عملکرد مادربرد بسیار مهم است.
کیفیت پایین برق میتواند منجر به نوسانات ولتاژ و فشار بر مدارها شود و طول عمر قطعاتی مانند مادربرد را کاهش دهد. PSU های با کیفیت بالا با اجزای بادوام و طراحیهای قوی میتوانند دوام بیشتری داشته باشند، در حالی که واحدهای با کیفیت پایین ممکن است به دلیل تأمین برق ناکافی یا ساخت ضعیف، زود خراب شوند. الگوهای نگهداری و استفاده مناسب نیز میتوانند بر طول عمر PSU (power supply unit)و اجزای آن تأثیر بگذارند.
چگونه طراحی منبع تغذیه بر عمر مادربرد تأثیر میگذارد؟ بازسازی منبع تغذیه کامپیوتر:
آیا تا به حال فکر کردهاید که درون منبع تغذیه کامپیوتر شما چیست؟ وظیفه منبع تغذیه کامپیوتر تبدیل برق از پریز برق (120 یا 240 ولت AC) به برق پایدار در ولتاژهای DC مورد نیاز کامپیوتر است. منبع تغذیه باید جمع و جور و کم هزینه باشد و در عین حال برق را به طور کارآمد و ایمن تبدیل کند.
برای دستیابی به این اهداف، منابع تغذیه از تکنیکهای متنوعی استفاده میکنند و در داخل پیچیدهتر از آن چیزی هستند که انتظار دارید. منبع تغذیهای که من بررسی کردم، مانند اکثر منابع تغذیه مدرن، از طرحی به نام “منبع تغذیه سوئیچینگ” استفاده میکند. منابع تغذیه سوئیچینگ اکنون بسیار ارزان هستند، اما همیشه اینطور نبود. در دهه 1950، منابع تغذیه سوئیچینگ پیچیده و گران بودند و در کاربردهای هوافضا و ماهوارهای که به منابع تغذیه کوچک و سبک نیاز داشتند، استفاده میشدند.
با این حال، در اوایل دهه ۱۹۷۰، ترانزیستورهای ولتاژ بالای جدید و سایر پیشرفتهای فناوری، منابع تغذیه سوئیچینگ را بسیار ارزانتر کردند و به طور گسترده در رایانهها مورد استفاده قرار گرفتند. اکنون، میتوانید با چند دلار یک شارژر تلفن همراه که حاوی یک منبع تغذیه سوئیچینگ است، خریداری کنید.
منبع تغذیه ATX که من بررسی کردم، در یک جعبه فلزی به اندازه یک آجر بستهبندی شده بود و تعداد قابل توجهی کابل رنگارنگ از آن بیرون زده بود. با برداشتن قاب، اجزای زیر آن آشکار میشود که به طور محکم بسته شدهاند تا منبع تغذیه را جمع و جور نگه دارند.
بسیاری از اجزا توسط هیت سینکهایی که نیمههادیهای برق را خنک نگه میدارند، به همراه فن در سمت راست، پنهان شدهاند.

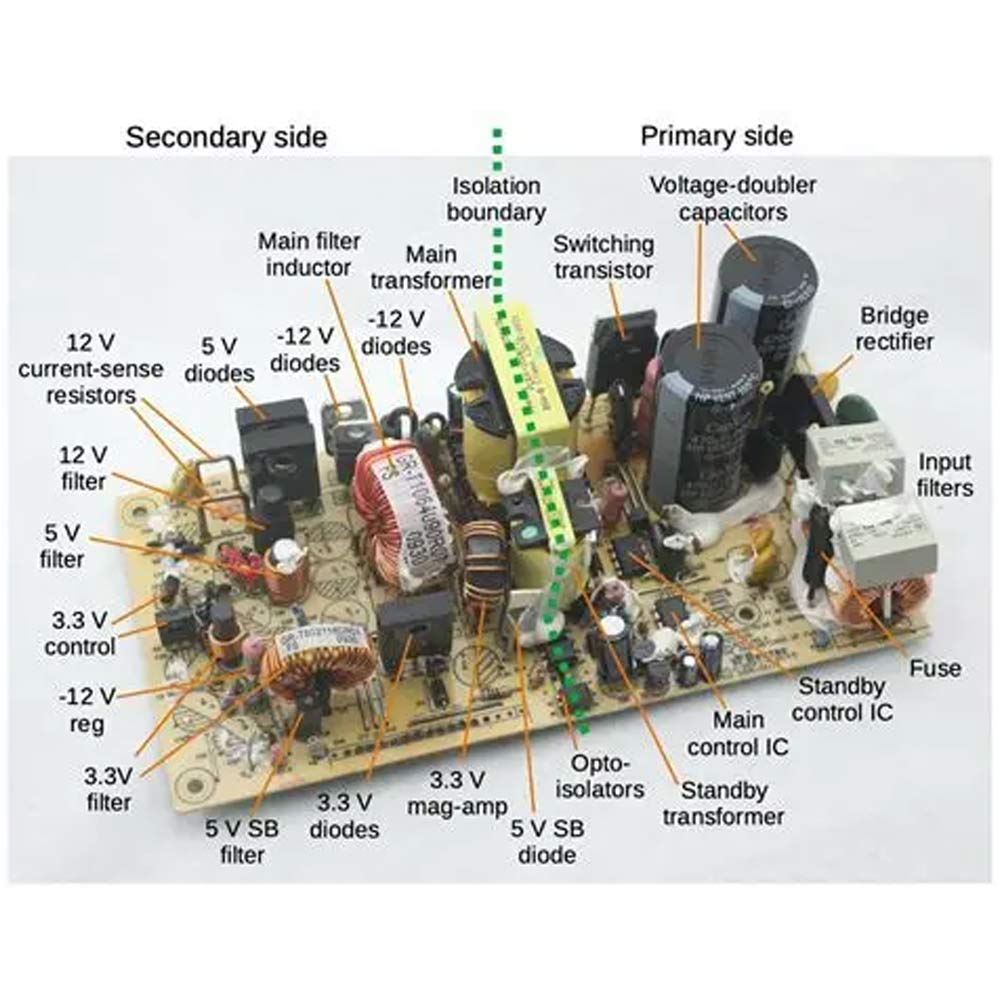

منبع تغذیه، از قاب خارج شده است. دسته بزرگ سیمها در سمت چپ به رایانه متصل است. قطعه بزرگ در وسط که شبیه ترانسفورماتور است، یک سلف فیلتر است.
من با یک مرور سریع از نحوه کار منبع تغذیه سوئیچینگ شروع میکنم و سپس اجزا را با جزئیات شرح میدهم. از سمت راست شروع میکنیم، منبع تغذیه برق AC را دریافت میکند.
چگونه طراحی منبع تغذیه بر عمر مادربرد تأثیر میگذارد؟ AC ورودی با کمک برخی از اجزای فیلترینگ بزرگ به DC با ولتاژ بالا تبدیل میشود. این DC هزاران بار در ثانیه روشن و خاموش میشود تا پالسهایی تولید کند که به یک ترانسفورماتور تغذیه میشوند، که پالسهای ولتاژ بالا را به پالسهای ولتاژ پایین و جریان بالا تبدیل میکند.
این پالسها به DC تبدیل شده و فیلتر میشوند تا برق خوب و تمیزی را فراهم کنند که از طریق دسته سیمهای سمت چپ به مادربرد و دیسک درایوهای کامپیوتر تغذیه میشود.
در حالی که این فرآیند ممکن است بیش از حد پیچیده به نظر برسد، اکثر لوازم الکترونیکی مصرفی، از تلفن همراه شما گرفته تا تلویزیون شما، از منبع تغذیه سوئیچینگ استفاده میکنند. فرکانسهای بالا امکان استفاده از یک ترانسفورماتور کوچک و سبک را فراهم میکنند. علاوه بر این، منابع تغذیه سوئیچینگ بسیار کارآمد هستند. پالسها طوری تنظیم میشوند که فقط برق مورد نیاز را تأمین کنند، نه اینکه برق اضافی را مانند یک منبع تغذیه “خطی” به گرمای تلف شده تبدیل کنند.
